详细信息
应用：

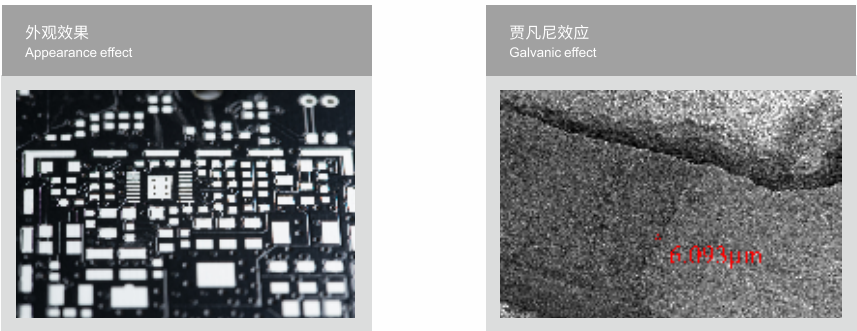

化学沉银作为一种无铅的PCB完成外貌处理工艺，，，，，，是通过置换反映在铜面沉上一层厚度6~16μ inch的银，，，，，，其外貌完整，，，，，，具有优异的导电性和可焊性能。。。。 。。

优势先容：

外貌平整，，，，，，很是适合SMD和BGA的封装；；；；；；
可替换电镍或化学沉镍金作为打铝线和打金线的标准外貌；；；；；；
可替换电镀镍/银作为打邦定线及作为优异的反射光面；；；；；；
导电性好，，，，，，可以作为接触导通的应用；；；；；；
最小的电迁徙风险，，，，，，贾凡尼效应小。。。。 。。
